Mk11 高精度關口電能表 實照 2020年3月開售
Mk11 高精度關口電能表 (電能質量監測終端)
Mk11 EDMI 高精度關口電能表 (電能質量監測終端)
GENIUS – Class 0.2S (MID Class C)
The Genius Mk11 is a high-precision smart meter designed for generation, transmission and large industrial markets. Surpassing the IEC Class 0.2S requirement, it offers the highest level of metering system accuracy and equip with full power quality features complying to IEC 61000-4-30. In addition, Mk11 also offers 12kV impulse protection and complies to Safety Standard IEC 62052-31.
Standards and Compliance
Class 0.2S (MID Class C)
IEC 62052-11, 62053-22, 62053-24, 62052-31, 62059-32-1, 61000-4-30 Edition 3 (2015)
EN 50470-1 and 50470-3
NMI M6
Key Specifications
Voltage
Nominal Voltage: 57V – 240V L-N/100V to 415V L-L
Frequency: 50Hz – 60Hz
Current
CT Range: 0.3/1.2A, 1/6A, 1/4A, 0.3/6A, 1/10A, 5/6A, 5/10A, 5/20A

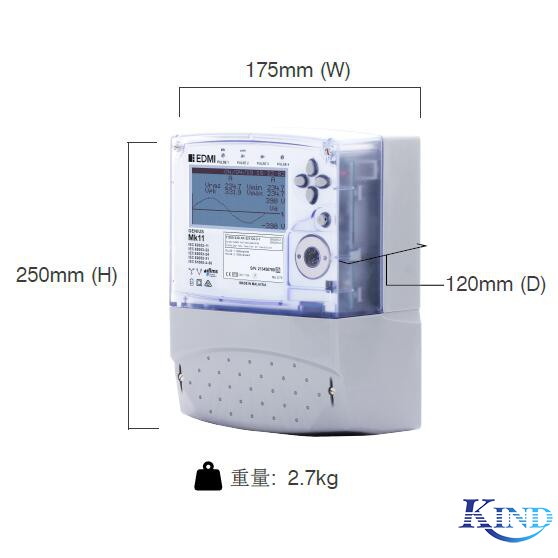

Dimension and Weight
250mm (L) x 175mm (W) x 120mm (D)
Weight: 2.7kg
Electricity Metering Devices
- 0.2S級(MID C 級)
高精度關口電能表 (電能質量監測終端)
Genius Mk11是一款專為發電、輸電、配電、大型工礦企業、電氣化鐵路牽引站而設計的高精度智能電能表。其設計精度優于IEC0.2S級要求,電能質量符合IEC61000-4-30標準(A級)。

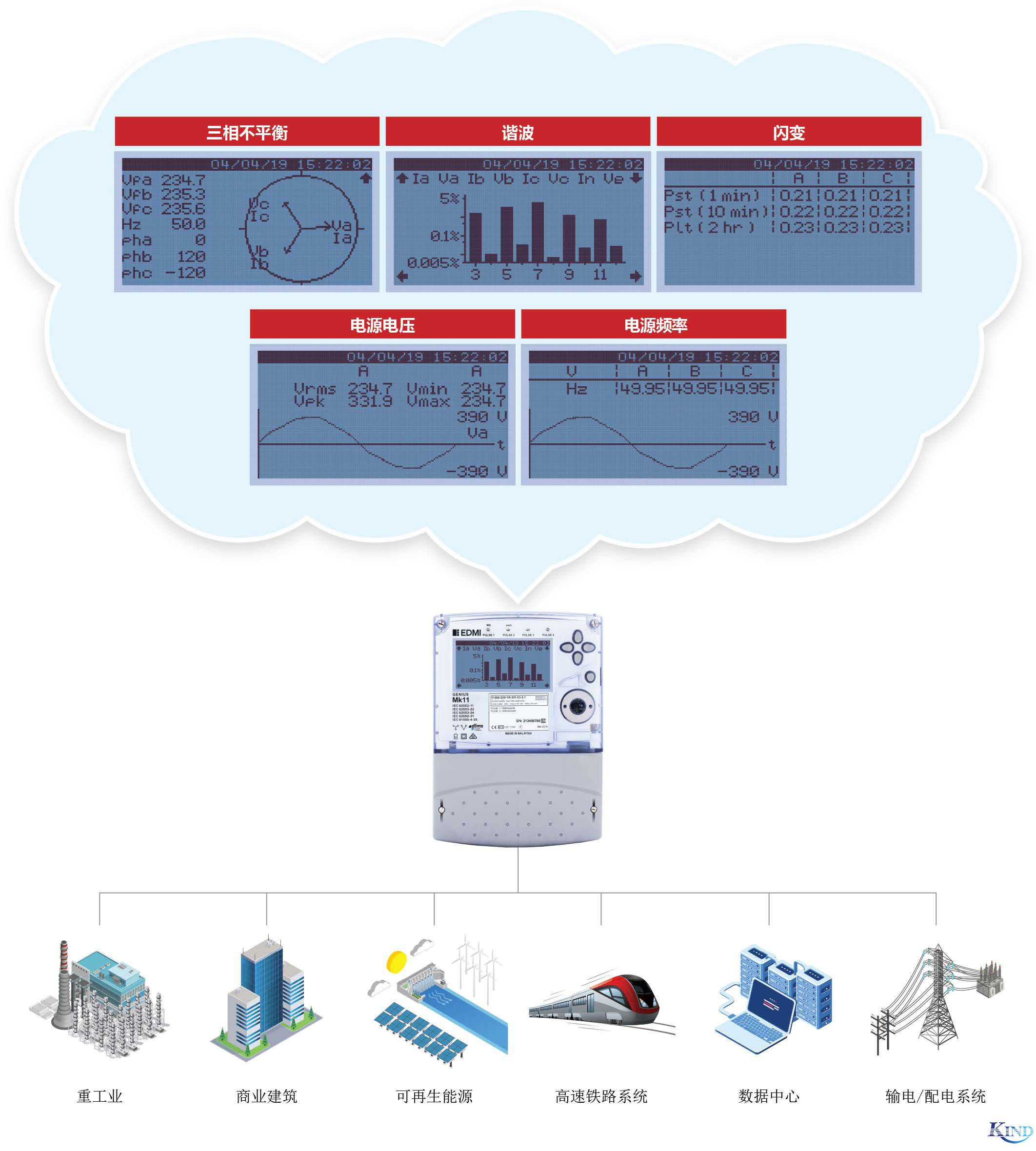

LCD顯示屏
Mk11具有LCD背光顯示,能夠顯示圖形、表格、波形和矢量圖,能夠查看高級數據分析如諧波頻譜(2-63次)、實時波形等。
產品性能參數
符合標準
? 0.2S級(MID C級)
? IEC 62052-11、62053-22、62053-24、62052-31、62059-32-1、61000-4-30第3版(2015年)
? EN 50470-1、50470-3
? NMI M6
測量方式
? 三相三線、三相四線
? 中性線電流測量
? 三相三線和三相四線一表通用，無需返廠校驗
電壓
? 額定電壓:57V-240V L-N/100V-415V L-L
? 脈沖電壓:12kV
? 接線端子尺寸:? 4.8mm-5mm
? PQ標稱輸入電壓(Udin):120V 或 230V
? PQ閃變電壓:120V/60Hz 或 230V/50Hz
電流
? 0.3(1.2)A、1(6)A、1(10)A、0.3(6)A 寬電流量程
? 過載能力:20倍最大電流，持續0.5秒
工作電源
? 輔助電源電壓范圍:100-240VAC或70-240VDC(±10%)
? 三種選項:僅輔助電源供電、輔助電源優先可切換、VT優先可切換
功耗
? 電壓電路:<10VA/相@VN
? 電流電路:<0.5VA/相@輸入
頻率
? 50Hz/60Hz輸入/輸出配置
? 4個LED指示燈
? 4個無源輸入(5VDC/12VDC/24VDC/48VDC 110VAC/240VAC)
? 6個S0輸出(額定27VDC,20mA)
? 脈寬最小可設置1ms; 外部時鐘脈沖最小500ms，或倍增
電池
? 外部鋰電池(3.6V,1200mAh)
? 內部超級電容(5V)
? 備用時間:10年,無電源(鋰電池)
? 備用時間:72小時,無電源(超級電容器)
數據存儲器
? 64MB非易失性存儲器
LCD顯示及配置
? 顯示數字大小:7*4mm,灰度圖形(帶背光)
? 17個字符,2行字母/數字顯示
? 顯示電壓電流的波形圖、波形畸變圖
? 可編程顯示單位、倍率、前置補零
? 顯示負荷曲線、矢量圖等
? 最多可自定義64項顯示參數，配置4套顯示方案,A套為循顯，B、C、D為按顯
? 電量、需量數據為單精度或雙精度浮點數,顯示的小數位可達4位以上
? 四個導航鍵、一個清需量鍵(或定義為編程鍵)具有夜光功能,便于在黑暗中識別,操作。實時時鐘
? 時鐘精度:<5ppm(每月15秒)溫度范圍(-25℃至+60℃)
測量值
? 三元件四象限
? 正向、反向、絕對值的有功電能、無功電能、視在電能、基波電能、諧波電能(2-63次)
? 每象限Wh、varh和VAh
? 分相計量和總的計量
? W、var和VA
? 功率因數、頻率和相位角
? 三相電壓和電流(包括中性線的電流)
? CT和VT校正
? 變壓器及線損補償
電能質量指標
? 電源頻率
? 供電電壓和電流的大小
? 電壓波動和閃變
? 電源電壓驟降和驟升
? 電壓中斷
? 快速電壓變化
? 三相不平衡(電壓/電流)
? 電壓和電流的諧波(2-63次諧波分析)
? 電壓和電流的間諧波
? 電壓和電流的THD
? 輸入電壓上的附加信號電壓
? 上偏差和下偏差
負荷曲線
? 每條負荷曲線最多150通道,以及提供2份獨立測量結果
? 記錄間隔時間1分鐘到1個月可編程
? 30分鐘時間間隔,1個通道可存儲131,000天數據
? 15分鐘時間間隔,2個通道可存儲36,400天數據
? 15分鐘時間間隔,4個通道可存儲19,200天數據
? 可配置10條獨立負荷曲線,如電量、瞬時值、脈沖輸入的值
? 間隔數據類型可以為最大值/最小值/平均值
分時功能
? 8種費率,32種量
? 最多可設置32個正向/反向的寄存器
? 日、周、月、年和特殊日
? 多達200個可編程特殊日
? 最多可保存100個計費周期的數據
? 最大需量可設置為區域式或滑差式
? 電量、脈沖輸入
? 最大需量發生的時間
日歷
? 支持夏令時
? 支持公歷或波斯日歷
? 實時時鐘或電網頻率
? 可配置外部時間源輸入(如1PPS)
? 電網頻率和內部晶振保證時間的準確
防竊電和報警
? 表蓋和端子蓋的封印
? 端子蓋的開蓋記錄、上蓋的開蓋記錄
? 反向電流檢測
? 高級篡改檢測和日志記錄
? 電表自檢預編程報警
? LED報警/通信事件
? 警報存儲在事件日志中
安全
? 多級安全(用戶名和密碼，包括加密登錄)
? 多達7個安全級別
? 多達6個獨立用戶
腳本擴展
? Mk11 Genius 電能表兼容Mk6E所有Script的功能，方便現場電量采集器采集數據。
? 提供標準工具箱擴展
? 根據客戶的要求在不斷電的情況下,使用Script語言編寫程序并上傳到電能表內,實現功能的擴展。
通信
? 基本配置為2個獨立的通信端口:
- 光電口:FLAG (IEC 62056-21)
- RS-232,帶調制解調器電源(最大4W,12V DC)
? POD特點:
- 2x RJ45 RS-485
- 1個2線RS-485/1個光纖(接收器/發射器)
- 2個有效I/P(+11V)
- 6x BOSFET O/P(240V)
? GSM/GPRS
? 內置以太網端口(10/100Mbps)
協議
? EDMI Command Line
? DLMS/COSEM
? MODBUS RTU
? DL/T 645-2007
? DNP3.0
? IPv4/IPv6
? IEC 870-5-102
軟件
? EDMI Eziview軟件可用于電表編程和讀數(與Windows?兼容)
? EDMI多驅動器軟件可用于大規模AMI和AMR解決方案(與Windows?兼容)
環境
? 規定工作范圍:-25℃至 +60℃
? 工作范圍限值:-40℃至+70℃
? 存儲范圍限值:-40℃至+70℃
? 相對濕度:高達75%平均值,95%(非凝結),30天
? 防護等級:IP54(無吸力)
