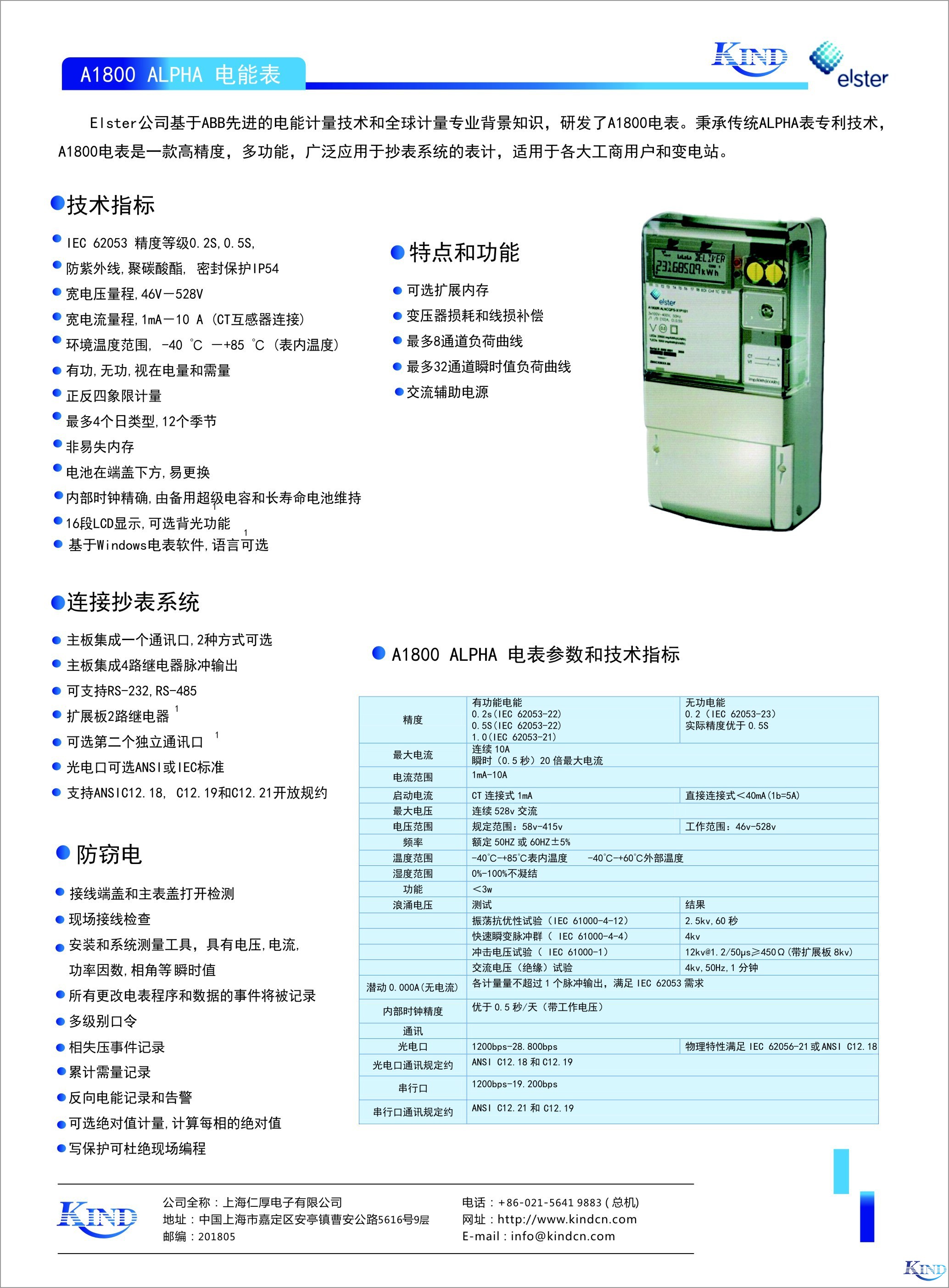

Elster A1800 ALPHA 電能表 (ABB A1600電能表)

上海仁厚電子有限公司 Shanghai Kind Electronics Co., Ltd.

Elster
Metering是全球聞名的研發和生產表計及抄表系統的公司，其服務同樣享譽全球。我們?cè)谟?jì)量技術方面的經驗和革新的產品，給用戶提供了很多可能的選擇，用戶可以根據實際需求選擇所需的方案。我們的產品和服務包括：電表，水表和電能表，負控系統，通訊，電表軟件和自動抄表系統。

Elster公司基于ABB先進的電能計量技術和全球計量專業背景知識，研發了A1800電表。，A1800電表是一款高精度，多功能，具備2相/3相的3線和4線的配置。A1800電表可基于單一費率或分時費率(TOU)，采集、處理和保存電能和需量數據?？蓮V泛應用于抄表系統的表計，適用于各大工商用戶和變電站。

技術指標

? IEC 62053 精度等級0.2S,0.5S,

? 防紫外線,聚碳酸酯, 密封保護IP54

? 寬電壓量程,46V－528V

? 寬電流量程,1mA－10 A (CT互感器連接)

? 環境溫度范圍, -40 ℃ －+85 ℃ (表內溫度)

? 有功,無功,視在電量和需量

? 正反四象限計量

? 最多4個日類型,12個季節

? 非易失內存

? 電池在端蓋下方,易更換

? 內部時鐘精確,由備用超級電容和長壽命電池維持

? 16段LCD顯示,可選背光功能1

? 基于Windows電表軟件,語言可選1

特點和功能

? 可選擴展內存

? 變壓器損耗和線損補償

? 最多8通道負荷曲線

? 最多32通道瞬時值負荷曲線

? 輔助電源1

連接抄表系統

? 主板集成一個通訊口,2種方式可選

? 主板集成4路繼電器脈沖輸出
? 可支持RS-232,RS-485

? 擴展板2路繼電器1

? 可選第二個獨立通訊口1

? 光電口可選ANSI或IEC標準
? 支持ANSI
C12.18, C12.19和C12.21開放規約

防竊電

? 接線端蓋和主表蓋打開檢測

? 現場接線檢查

? 安裝和系統測量工具，具有瞬時電壓,電流,功率因數,相角等

? 所有更改電表程序和數據的事件將被記錄

? 多級別口令

? 失壓事件記錄

? 累計需量記錄

? 反向電能記錄和告警

? 可選絕對值計量,計算每相的絕對值

? 寫保護可杜絕現場編程

特別說明：

德國魯爾公司于2002年并購ABB公司的全球電表業務。其旗下的電表品名為Elster，原來ABB公司下經營的電表業務于2004年正式獨立經營。

Elster公司基于ABB先進的電能計量技術和全球計量專業背景知識，研發了A1800電表。，A1800電表是一款高精度，多功能，具備2相/3相的3線和4線的配置。A1800電表可基于單一費率或分時費率（TOU），采集、處理和保存電能和需量數據。可廣泛應用于抄表系統的表計，適用于各大工商用戶和變電站。

　　優勢特點：

● 可靠性：A1800電表中的工作電源可從任意相電壓獲取。如果任何1相或2相電壓不存在，任然能持續工作。

● 可維護性：A1800電表很容易維護。電表的存儲功能和通訊接口完全集成到一個表面封裝的電路板上。

● 適應性：A1800電表允許用戶自己設置分時定義（費率表），提供靈活的需量和分時（TOU）應用。

● 安全性：A1800電表具有防竊電功能。可以設置口令，防止未經授權訪問電表數據。

● 通訊：A1800電表在主板上配備可設置的遠程通訊接口，支持RS-232或RS-485串行通訊。

超過100年的電表研發經驗,15年的電表研發和使用經驗

AIN A1800 電子式多功能電能表系嚴格按照IEC標準設計、生產的，完全符合中華人民共和國國家和電力部相應的檢定標準和規程及生產廠家的企業生產標準和質量標準。
AIN A1800電表為Elster獨有的AIN系列電表，繼承了AIN A1600電表高精度，性能穩定的特點。AIN A1800是Elster公司在AIN A1600電表基礎上推出的新一代高精度多功能電能表，產地同樣為美國羅利工廠。電表具備雙RS485通訊接口，為適合中國市場特別開發了DLT645規約等中國要求。

A1880 Interchange Meter 0.2S
A1860 Large C&I Meter 0.2S/0.5S
A1830 Large C&I Meter 0.5S/1.0S
A1810 Mid C&I Meter 1.0S

高精度多功能
關口表&大用戶表
0.2級 精度
雙向有無功和視在電量計量
大內存和負荷曲線記錄
電能質量容量存貯
事件記錄監測
2個通訊串行口
更強的安全性能
16段字符顯示

特征
有凹凸感的聚碳酸酯外殼，防護等級為IP54
IEC 和ANSI 協議均兼容的光電口
CT連接
在接線端蓋下有更大的空間方便用于：
在端蓋下連接輔助設備
主電壓連接片作為輔助測試點和測試設備的需要
可移動的銘牌方便用戶記錄現場的信息

最多4個分時計量量, 可獨立配置
最多4個日類型，132個日時段，12個季節
分時數據和需量
最多4 個伴隨量 (包括功率因素值和峰需量)
2個平均功率因素(正向和反向)
支持第二套費率結構

內存由下列功能共享
事件記錄
歷史記錄
自凍結
脈沖數負荷曲線(L 表)
瞬時數據負荷曲線(N 表)
電能質量檢測記錄(Q 表)
跌落記錄 (Q 表)
內存可自由分配

128k字節的EEPROM內存
接近16k字節保存常規計費數據、配置數據和狀態信息
剩余112k字節在程序編程時可動態分配
記錄(事件記錄, 歷史記錄, 電能質量監測記錄, 跌落記錄)
負荷曲線數據(標準負荷曲線和瞬時測量值負荷曲線）
自凍結數據

事件記錄
歷史記錄
自動抄表
負荷曲線
瞬時值負荷曲線
TRueQ事件
電壓跌落事件

提供歷史事件記錄
記錄包括日期, 事件和用戶號
事件記錄數最多為255
日期和時間更改(2條記錄)
事件記錄清除的日期和時間(2條記錄)
備用費率表替換當前分時費率表的開始和停止時間（2 條記錄)
主端蓋和電表表蓋打開(1條記錄)
電表無電時也能記錄
需量復位日期和時間(2 條記錄)
激活測試模式日期和時間(2 條記錄)
斷電起始和結束時間(2 條記錄)
相失壓開始和結束時間 (2 條記錄)

電能質量監測記錄
電能質量監測功能可選
可定義電能質量監測功能
只對有變化的電能質量記錄
最大記錄個數為255
循環內存結構
使用共享內存
每個電能質量監測記錄有2條
開始日期/時間, 電能質量測試參數
結束日期/時間, 電能質量測試參數
測試完后給出測試值

反向功率檢測和功率因數檢測
設置依據就是工作電流檢測門檻值
識別電流互感器的錯誤接線
可能出現的竊電行為
只能3相同時檢測或者取消

A1800 通訊完全滿足ANSI標準
通訊規約:
C12.18 – 光口通訊規約
C12.19 – 標準數據定義
C12.21 – 串行口通訊協議
開放協議，方便與AMR系統通訊
通訊速率
1200 – 19200 波特率

精度:
有功精度:
0.2 %(IEC 62053 – 21)
0.5% (IEC62053 – 21)
1.0% (IEC62053 – 22)
無功精度
2.0% (IEC62053 – 23)
實際精度優于 0.5%.
